El & instrument

El och instrument till din motorcykel

Elsystemet håller din motorcykel igång: laddsystemet levererar ström, tändningen antänder blandningen och instrumenten talar om för dig om allt fungerar. Går en länk i kedjan sönder stannar motorcykeln — oftast långt hemifrån.

En motorcykel har ett litet laddsystem med små marginaler. Stator, regulator och batteri arbetar tätt ihop, och en svag länk belastar snabbt de andra två.

Därför spelar valet av komponent roll. En underdimensionerad regulator, ett felaktigt tändstift eller en kabelsats med för klena ledare ger fel som är svåra att hitta och dyra i tid.

Den här guiden går igenom laddsystemets uppbyggnad, tändningsdelarna, instrument och kablage, hur du väljer efter din körning, hur du ser slitage i tid och vad du ska tänka på vid montering.

Kollektionen samlar över 10.000 artikelnummer och merparten finns i lager. Du hittar Rick's Motorsport Electric, Cycle Electric, Drag Specialties, Namz, MCS, Zodiac, Moose Offroad, NGK Spark Plugs, Parts Unlimited, Parts Europe, V-Twin, Sumax, Dakota Digital, Accel och Dynatek.

Använd Hitta din MC på Partsdenmark.se, så filtreras utbudet till delar som passar just din modell och årsmodell — och kom ihåg att det är fri frakt på ordrar över 200 €.

Den tekniska grunden om laddsystem och tändning

Ett modernt elsystem på motorcykel är ett 12 V likströmssystem där en Stator producerar växelström, en Rectifier Regulator likriktar och begränsar den, och batteriet fungerar som buffert. Tändningen tar sin ström från samma nät via en Coil och en uppsättning tändstift.

Laddsystemets delar och nyckeltal

Du kan mäta hela laddsystemet med en vanlig multimeter om du känner till de förväntade värdena.

• Batteri i vila: 12,6–12,8 V på ett fulladdat Agm-batteri; under 12,4 V behöver det laddas.
• Laddspänning vid varvtal: normalt 13,8–14,5 V mätt över polerna.
• Stator: levererar växelström vars spänning stiger med varvtalet; lindningarna har mycket låg resistans och får inte ha kontakt med gods.
• Rectifier och Regulator: omvandlar växelström till likström och leder bort överskottsenergi som värme — därför sitter de i luftströmmen.
• Alternator och Charging-satser: rotor, Stator och regulator avstämda som ett samlat system.

Tändning, instrument och kablage

Tändningssidan och instrumenten delar samma kablar, kontakter och säkringar, och det är ofta här felet faktiskt sitter.

• Plug: tändstift finns med gänga i 10, 12 och 14 mm och med värmetal, där ett högre NGK-tal betyder ett kallare tändstift.
• Elektrodavstånd: normalt 0,6–1,0 mm beroende på modell och tändsystem.
• Coil: tändspolar finns som enkel- och dubbelutgång samt stick coils.
• Gauges, Dashes och Speedometer: mekaniskt drev via Cable eller elektronisk signal från hjul- eller växellådsgivare.
• Switch och Cable: strömställare, kabelstammar, kontakter och förlängningssatser till styrmonterade reglage.

Ett Cover skyddar statorns kabelgenomföring och regulatorns kylflänsar mot sten och vatten — små delar med stor betydelse för livslängden.

Välj el och instrument efter din körning

Valet beror på hur mycket ström du drar och hur hårt delarna belastas. En pendlarmaskin med standardbelysning ställer helt andra krav än en tourer med extraljus, värmehandtag och ljudanläggning.

Körstil	Typ	Fördelar	Nackdelar	Märken i utbudet
Pendling och landsväg	Replacement Stator och Regulator i originalspecifikation	Direkt passform, känd prestanda, enkel montering	Ingen extra kapacitet för tillbehör	Rick's Motorsport Electric, Parts Unlimited, Parts Europe

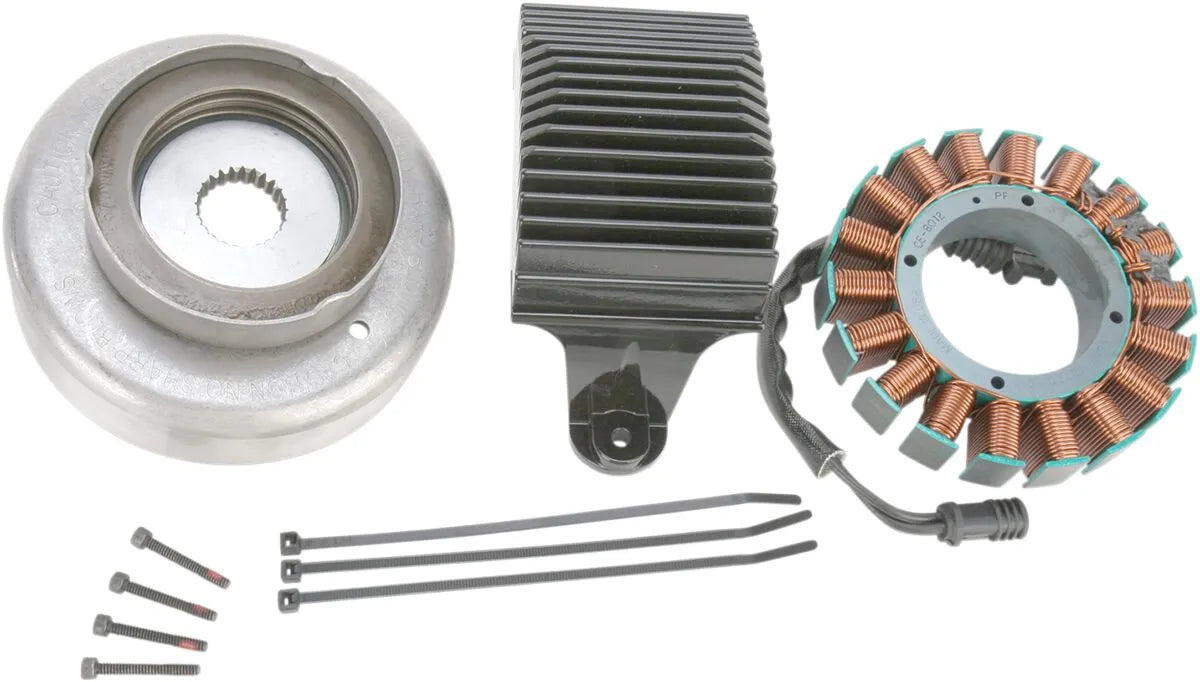

Touring med mycket tillbehör	High output Charging-satser med Alternator och Stator	Överskott till värmehandtag, extra Light och ljud	Klart dyrare och kräver ofta byte av hela systemet	Cycle Electric, Rick's Motorsport Electric, Drag Specialties
Offroad och enduro	Tålig Coil, Plug, Switch och kompakt Light	Tål vatten, lera och vibrationer	Begränsat utbud av instrument	Moose Offroad, NGK Spark Plugs, Parts Europe
Custom och renovering	Dashes, Gauges, Speedometer och kompletta Cable-satser	Fritt val av layout, utseende och kabellängder	Kräver planering och ofta anpassning	Dakota Digital, Namz, Zodiac, MCS, V-Twin
Trimning och prestanda	Performance Coil, tändkablar och elektronisk tändningsstyrning	Kraftigare gnista, justerbar förtändning	Ställer krav på batteri och inställning	Accel, Dynatek, Sumax

Kör du mest korta turer i stan hinner batteriet sällan upp till full laddning. Här betyder ett friskt Agm-batteri och en välfungerande Regulator mer än extra effekt från statorn.

Bygger du om bör du lägga elplanen först. Instrument, strömställare och kabelstam ska väljas som en helhet, annars slutar det med adaptrar och skarvar som senare ger dåliga förbindelser.

Material och varianter förklarade

Skillnaden mellan två till synes likadana delar ligger i material, lindningar och elektronik. Det är de som avgör om delen håller en säsong eller tio.

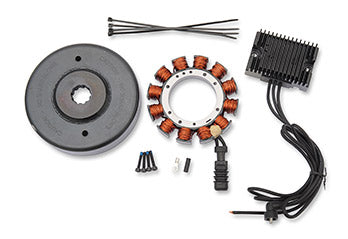

Stator, lindningar och lack

En Stator består av koppartråd lindad kring en järnkärna och skyddad av isolerlack. Lackens kvalitet och impregnering avgör hur länge lindningen tål värme och oljebad.

Billiga kopior havererar oftast vid genomföringen eller mellan två lindningar, vilket ger sjunkande laddspänning vid höga varvtal. Rick's Motorsport Electric och Cycle Electric levererar statorer med kraftig isolering till både standard- och High output-uppsättningar.

Tändstift: koppar, platina och iridium

Ett koppartändstift leder värme bra och är det billigaste stället att börja på, men centrumelektroden slits snabbare. Platina och iridium har tunnare, mer slitstarka elektroder som håller gnistspänningen stabil längre.

NGK Spark Plugs täcker nästan alla Plug-behov, från klassiska V-twins till moderna endurumotorer. Välj alltid samma värmetal som tillverkaren anger — fel värmetal ger antingen sotning eller överhettning.

Instrument: mekaniskt, elektroniskt och digitalt

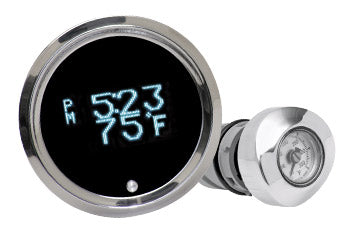

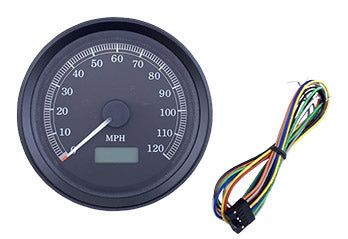

Mekaniska Gauges drivs av en Cable från framhjul eller växellåda och är enkla att felsöka. Elektroniska Speedometer-enheter använder en pulssignal och kan kalibreras för ändrad hjulstorlek eller utväxling.

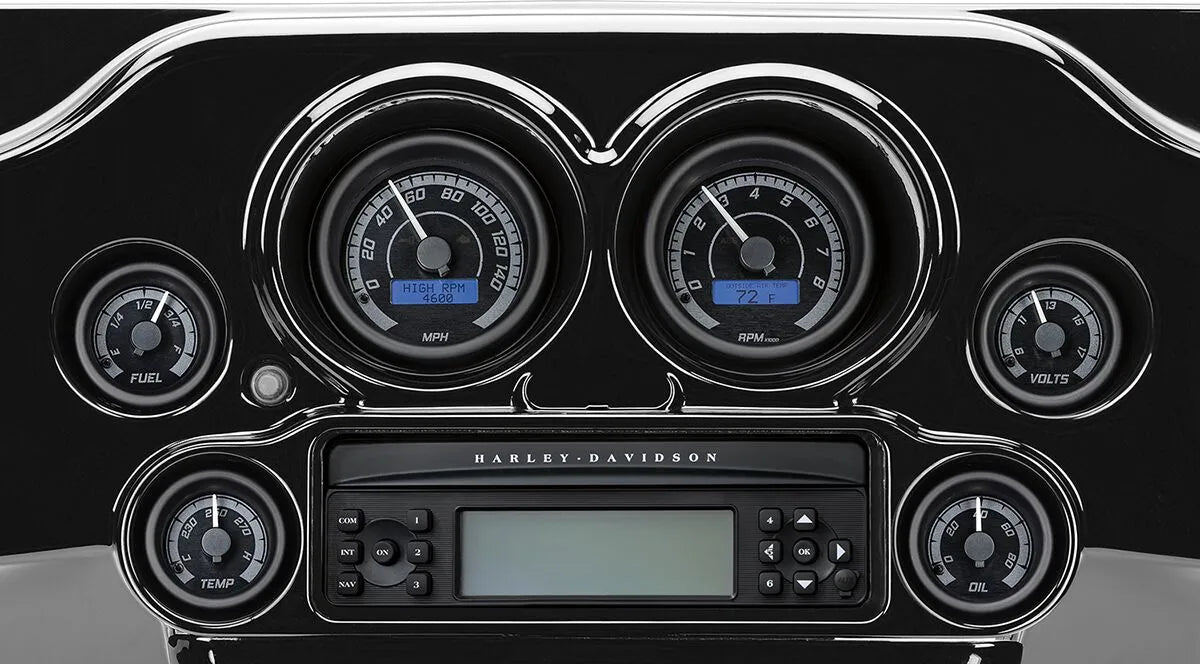

Digitala Dashes från Dakota Digital samlar hastighet, varvtal, bränslemätare och varningslampor i ett hus. Det ger färre hål i övre gaffelkronan och enklare kabeldragning, men kräver rätt signalingång.

Slitage, livslängd och underhåll

Eldelar dör sällan utan förvarning. Spänningsfall, ostabila instrument och en trög startmotor är tidiga tecken som du hinner reagera på.

Laddsystem och batteri

Mät laddspänningen med varm motor. Ligger den under 13,5 V vid högre varvtal är Stator eller Rectifier Regulator på väg ut; över 15 V kokar regulatorn batteriet torrt.

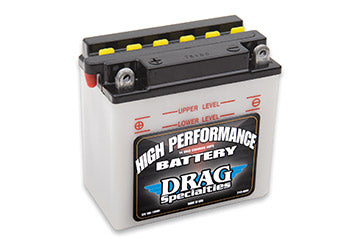

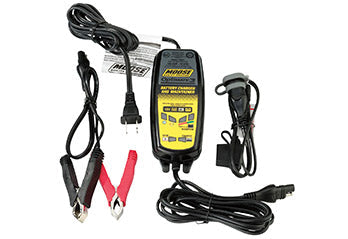

Ett Agm-batteri håller normalt tre till fem säsonger vid rätt underhåll. Använder du underhållsladdning över vintern förlänger du livslängden märkbart.

Bruna eller smälta kontakter vid regulatorn är ett tydligt tecken på övergångsresistans och ska åtgärdas innan du monterar nya delar.

Tändning och tändstift

Standardtändstift byts normalt var 10.000–20.000 km, medan iridium och platina håller betydligt längre. Byt alltid alla stift samtidigt och kontrollera elektrodavståndet före montering.

Förbränningsbilden säger mycket: ljusgrå till ljusbrun isolator är normalt, svart sot tyder på för fet blandning, och vit, blåsig isolator på för mager blandning eller för varmt tändstift.

Startmotor, strömställare och kabelstam

En Starter som drar runt långsamt eller klickar beror oftast på dåliga godsanslutningar eller ett trött batteri — inte på motorn själv. Mät spänningsfallet över startkabeln under start innan du dömer ut startmotorn.

Switch-enheter på styret utsätts för vatten och vibrationer. Slocknar blinkers eller tutan intermittent sitter felet oftast i strömställaren eller i kontakten bakom lampkåpan.

Felsökning och montering i praktiken

Börja alltid med batteri och gods. Över hälften av alla elfel på motorcyklar beror på ett svagt batteri eller en dålig godsanslutning, och båda kan kontrolleras på några minuter.

Koppla loss minuspolen innan du arbetar med kabelstammen. Det skyddar både dig, instrumenten och eventuella styrenheter mot kortslutning under monteringen.

Vid byte av Stator eller Alternator bör du kontrollera rotor och magneter samtidigt. En rotor med lösa magneter förstör den nya statorn kort efter monteringen.

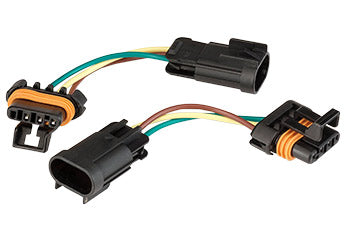

Använd krympflins med värmekrymp i stället för snabbskarvar, och dra kablarna så att de inte skaver mot ram eller styrets ändstopp. Namz och MCS har förlängningssatser och kabelstammar som matchar originalkontakterna, så att du slipper klippa i det befintliga kablaget.

Montera tändstiften för hand först och dra sedan efter tillverkarens moment. Ett tändstift åtdraget utan momentnyckel är en av de vanligaste orsakerna till förstörda gängor i topplocket.

Vanliga frågor om el och instrument

Här är de frågor vi oftast får från kunder som själva felsöker och monterar eldelar på sin motorcykel.

Hur vet jag om det är statorn eller regulatorn som är trasig?

Mät statorns växelspänning direkt från kontakten med motorn igång; den ska stiga jämnt med varvtalet och vara lika mellan alla ben. Mät därefter resistansen mot gods — finns det kontakt är statorn defekt.

Är statorns värden i sin ordning men laddspänningen över batteriet låg eller ostabil pekar det på Rectifier Regulator eller på en dålig kontakt mellan de två.

Ska jag välja ett High output-laddsystem?

Bara om din verkliga strömförbrukning överstiger originalsystemets kapacitet, typiskt vid extraljus, värmekläder och ljudanläggning. Kör du standard ger en större Charging-sats ingen fördel.

Kan jag montera ett digitalt instrument på en äldre motorcykel?

Ja, men du måste säkra en användbar hastighetssignal. Har maskinen bara mekaniskt drev krävs en givare eller en omvandlare, och varvtalssignalen ska tas från Coil eller tändningsmodul.

Dakota Digital-enheter kan kalibreras för både hjulstorlek och pulstal, så att visningen blir korrekt efter ombyggnad.

Vilket tändstift passar till min motorcykel?

Använd alltid tillverkarens rekommenderade värmetal och gänglängd. Filtrera med Hitta din MC, så får du de Plug-varianter från NGK Spark Plugs som passar din modell och årsmodell.

Varför går min säkring gång på gång?

En säkring som går om och om igen är en kortslutning — inte ett säkringsproblem. Typiska ställen är klämda kablar vid styrets rörelse, vid svingarmen eller under tanken.

Montera aldrig en kraftigare säkring för att komma vidare. Ledningen är dimensionerad för originalvärdet, och en för stor säkring flyttar bara skadan till kabeln.

Ska du längre in i systemet hittar du strömförsörjningen under batterier, medan start- och tändningsdelar som Starter, Coil och tändningsmoduler ligger under startmotorer och tändning. Kablar, kontakter och strömställare hittar du samlade under kablage och strömställare.

Alla eldelar på Partsdenmark.se säljs med 2 års reklamationsrätt, och vi erbjuder europeisk prismatchning om du hittar samma vara billigare hos en europeisk återförsäljare. Använd Hitta din MC för att se exakt de delar som passar din maskin — och kom ihåg fri frakt på ordrar över 200 €.
